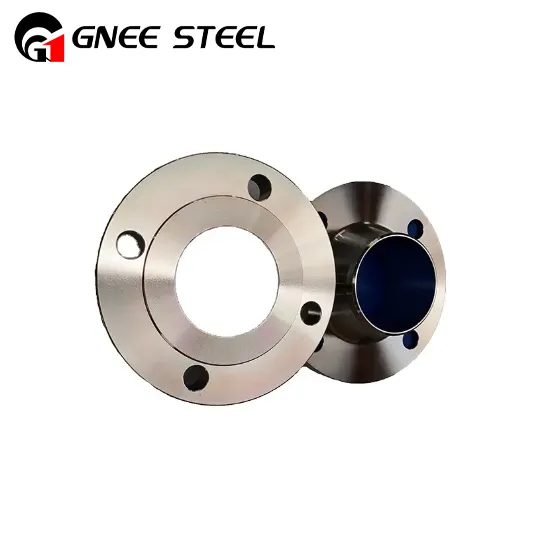

Zavarene prirubnice

Zavarene prirubnice maleni su dijelovi alata i stoga se koriste u manjim spremnicima za cijevi. Mogu se jednostavno staviti u mlaznicu cijevi. Zavarene prirubnice s utičnicom zahtijevaju upotrebu kutnih zavara na gornjem dijelu cijevi. Ovo je da ih sakrijemo. Zavarene prirubnice imaju više površina koje se mogu koristiti prema potrebama korisnika.

Pošaljite upit

Čavrljaj sad

Kao vodeći dobavljač i proizvođač u Kini, GNEE Steel nudi isplative-proizvode od legura na bazi nikla-.

Pošalji e-poštu:ss@gneesteel.com
Tel:+8615824687445

Uvod u proizvod

Zavarene prirubnice spojene su na cijevi pomoću jednog kutnog zavara napravljenog na vanjskoj strani čelične prirubnice. Prema ASME B31.1, da biste koristili prirubnicu sa zavarenim utičnicom za industrijske spojeve prirubnice, cijev treba prvo ugraditi u utičnicu prirubnice dok ne dosegne dno prirubnice, a također je treba podići za 1,6 mm i na kraju zavariti . Zavarene prirubnice koriste se za visokotlačne i male cjevovode koji ne propuštaju velike količine oštrih tekućina.

Standardne specifikacije za zavarene prirubnice

ime proizvoda	Zavarene prirubnice\|SW prirubnice\|SWRF prirubnice
Raspon veličina	1/2″ (15 NB) do 48″ (1200NB)
Klasa / nazivni tlak	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 itd.
Standardi / Dimenzije	ANSI/ASME B16.5, B16.47 serije A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS 1560-3.1, API7S-15, API7S-43, API605
Vrste površine prirubnice / Vrsta spoja	Ravna čeona prirubnica (FF), uzdignuta čeona prirubnica (RF), prstenaste prirubnice (RTJ), preklopne prirubnice, muška i ženska prirubnica (M&F), velika i mala prirubnica s perom i utorom (T&G)
Dimenzije	ANSI B16.5, ANSI B16.47 serije A & B, ASA, API-605, MSS SP44, AWWA, prilagođeni crteži
Prilagođeni dizajn	Prema vašem crtežu\|AS, BS, ANSI, DIN, JIS\|Jednake i reducirajuće konfiguracije
Potvrde o ispitivanju materijala (MTC)	Prema EN 10204 3.2 i EN 10204 3.1, Potvrde o ispitivanju koje potvrđuju NACE MR0175, NACE MR0103
Potvrde o ispitivanju	Izvješće o 100% radiografskom ispitivanju, EN 10204/3.1B, Certifikat o sirovinama, Izvješće o inspekciji treće strane itd.
Testovi	Stroj za hidrostatsko ispitivanje, spektrograf s izravnim očitavanjem, UI trasonični detektor grešaka, detektor rendgenskih zraka, detektor magnetskih čestica
Oprema / Strojevi	Stroj za prešanje, stroj za guranje, stroj za savijanje, stroj za pjeskarenje, električni stroj za košenje itd.
Premazivanje	Boja protiv hrđe, uljana crna boja, žuta prozirna, pocinčana, hladno i vruće pocinčano
Podrijetlo	Kina
Prijave/Korištenje	Offshore, naftna polja, brodogradnja, vodovodni sustav, prirodni plin, projekti cijevi, električna energija itd.

Nickel Hastelloy Socket Weld Flange

Specifikacije stupnja zavarenih prirubnica

Prirubnice s izdignutom površinom od nehrđajućeg čelika
Standard	ASTM A182, A240
ocjene	F 304, 304L, 304H, 316, 316Ti, 316H, 316L, 316LN, 309S, 309H, 310S, 310H, 317, 317L, 321, 321H, 347, 347H, 201, 202, 904L

Prirubnice s izdignutom površinom od ugljičnog čelika
Standard	ASTM A105
ocjene	Gr. F42,46,52,56,60,65,70

Prirubnice s izdignutom površinom od legiranog čelika
Standard	ASTM A182
ocjene	F1,F5,F9,F11,F22,F91

Prirubnice s izdignutom čeonom površinom od legure nikla i čelika
Standard	ASTM SB564, SB160, SB472, SB162
ocjene	Nikal 200 (UNS br. N02200), nikal 201 (UNS br. N02201), Monel 400 (UNS br. N04400), Monel 500 (UNS br. N05500), Inconel 800 (UNS br. N08800), Inconel 825 (UNS br. .N08825), Inconel 600 (UNS br. N06600), Inconel 625 (UNS br. N06625), Inconel 601 (UNS br. N06601), Hastelloy C 276 (UNS br. N10276), Legura 20 (UNS br. N08020),

Prirubnice s izdignutom površinom od legure bakra
Standard	ASTM SB 61, SB62, SB151, SB152
ocjene	UNS br. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS br. C 10100, 10200, 10300, 10800, 12000, 12200,
