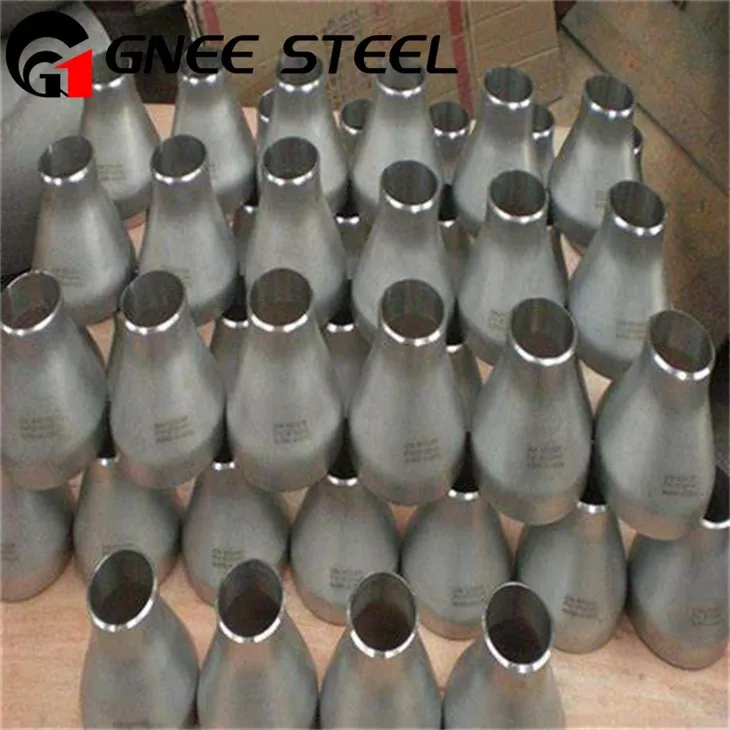

Priključci za cijevi od inconel legure 601
Kiseljenje
Poliranje
Poliranje ogledala
Svijetla završna obrada
Žarenje
Kao vodeći dobavljač i proizvođač u Kini, GNEE Steel nudi isplative-proizvode od legura na bazi nikla-.
- Pošalji e-poštu:ss@gneesteel.com
- Tel:+8615824687445
Priključci za cijevi od inconel legure 601opis
GNEE Inconel Alloy 601 Priključci za cijevi
Priključci za cijevi Inconel Alloy 601 izrađeni su od legure nikla-kroma-željeza poznate po izvrsnoj otpornosti na oksidaciju na visokim-temperaturama, dobroj mehaničkoj čvrstoći i otpornosti na koroziju u vodi. Ključne značajke uključuju njihovu upotrebu u visoko-temperaturnim primjenama kao što su peći i plinske turbine, njihovu prikladnost za zavarivanje i oblikovanje te dostupnost raznih vrsta spojnica poput koljena, T-komada i reduktora. Ispravna instalacija i održavanje ključni su za osiguranje dugoročne-učinkovitosti.
Inconel Alloy 601 Specifikacije cijevnih spojnica
| Tehnički podaci | ASTM B366 / ASME SB366 |
|---|---|
| Ocjene | Inconel 601 |
| Dimenzije | ASME/ANSI B16.9 |
| Veličine | 1/8" NB do 28" NB |
| Tip | Bešavne, zavarene, proizvedene |
| Radijus savijanja | R=1D, 2D, 3D, 5D, 6D, 8D, 10D ili prilagođeno |
| Debljina stijenke | Sch 5s, 10s, 40s, 80s, 160s, XXS ili Custom (do 50 MM) |
Inconel Alloy 601 Specifikacije cijevnih spojnica
Kemijski sastav Inconel 601 fitinga
| Element | Težina (%) |
|---|---|
| Nikal (Ni) | 58.0 - 63.0 |
| Krom (Cr) | 21.0 - 25.0 |
| Željezo (Fe) | Ravnoteža |
| Ugljik (C) | max. 0.10 |
| mangan (Mn) | max. 1.0 |
| Silicij (Si) | max. 0.50 |
| Sumpor (S) | max. 0.015 |
| Bakar (Cu) | max. 1.0 |
| Aluminij (Al) | 1.0 - 1.7 |
Mehanička svojstva UNS N06601 fitinga
| Vlasništvo | Vrijednost |
|---|---|
| Gustoća | 8,1 g/cm³ |
| Talište | 1411 stupnjeva (2571 stupanj F) |
| Vlačna čvrstoća | 550 MPa (80 000 psi) min |
| Granica tečenja | 205 MPa (30 000 psi) min |
| Elongacija | 30% min |
| Tvrdoća (Brinell) | 130 HB |
Fizička svojstva Inconel 601 zavarenih spojeva
| Svojstva | Vrijednosti | |
|---|---|---|
| Raspon topljenja | stupanj F | 2480-2571 |
| stupanj | 1360-1411 | |
| Specifična toplina | 70 stupnjeva F, Btu/lb- stupnjeva F | 0.107 |
| 21 stupanj, J/kg- stupanj | 448 | |
| Gustoća | lb/in³ | 0.293 |
| Mg/m³ | 8.11 | |
| Propusnost | 200 oersteda (15,9 kA/m) | |
| 76 stupnjeva F (24 stupnja) | 1.003 | |
| -109 stupnjeva F (-78 stupnjeva ) | 1.004 | |
| -320 stupnjeva F (-196 stupnjeva ) | 1.016 | |
| Curiejeva temperatura | stupanj F | <-320 |
| stupanj | <-196 | |
Inconel 601 Tee Raspon temperature
| Raspon temperature | |
|---|---|
| stupanj C | stupanj F |
| 870 - 1230 | 1600 - 2250 |
Tablica težine fitinga od legure 600
| OD (mm) | WT cijevi (mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
Veličine spojnih dijelova od legure 601
| Oblici cijevnih spojeva | Raspon veličina fitinga cijevi | Raspored spojnih dijelova za sučeoni zavar | Standardi dimenzija | |
|---|---|---|---|---|
| Bešavni spojevi za cijevi | Zavareni spojevi za cijevi | |||
| Inconel povratna zavoja | 1/8" NB do 8" NB | SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, SCH 160, do 50 mm u slučaju zavarenih spojeva | ASME B16.9, ANSI B16.9, ASME B16.28, ANSI B16.28, ANSI B16.25, MS SP 75 | |
| Inconel majice | 1/8" NB do 24" NB | Do 42" NB | ||
| Inconel reduktori | 1/8" NB do 24" NB | Do 42" NB | ||
| Inconel završni poklopci | 1/8" NB do 24" NB | Do 42" NB | ||
| Inconel pritisna nazuvica | 2 1/16" do 30" | |||
| Inconel koljena - 45, 90 i 180 stupnjeva | 1/8" NB do 24" NB | Do 42" NB | ||
| Inconel križ | 1/8" NB do 8" NB | |||
Dimenzije koljenaste cijevi Inconel 601
| Težina (kg) | Dimenzija (mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3.18 X RAZNI ANN |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 Grafikon težine završetaka
| NPS | Težina | W.T | O.D | ||
|---|---|---|---|---|---|
| Lb/ft | u | mm | u | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
Vrste cijevnih spojnica Inconel 600
Inconel 601 Vrste cijevnih spojnica
UNS N06601 Povratni zavoji kratkog radijusa
ASTM B366 UNS N06601 Koljena cijevi kratkog radijusa
NICR23FE Povratni zavoji dugog radijusa
Inconel 601 redukcijski koljeno
WNR 2.4851 Križ
ASTM B366 Završeci
Werkstoff NR. 2.4851 bradavica
ASTM SB 366 Nejednaki T-kratnik
UNS N06601 Poklopci za cijevi
ASTM B366 UNS N06601 Koncentrični reduktor
NICR23FE priključci za cijevi
Inconel 601 spojnica
Inconel Alloy 601 cijevni spojevi proizvodni proces
Gnee Steel pruža sljedeće toplinske tretmane za fitinge cijevi od inconel legure 601: žarenje, otopina + starenje. Osim toga, Gnee Steel također nudi vruću i hladnu obradu, što je vruće valjanje i hladno izvlačenje.
O Gnee Steelu
Gnee Steel specijalizirana je za proizvodnju i prodaju raznih legura na bazi nikla-, uključujući Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy Legura 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 i visokotemperaturne legure. Proizvodi Gnee Steel naširoko se koriste u primjenama u zrakoplovnoj, kemijskoj, električnoj, automobilskoj i nuklearnoj energiji. Također nudimo prilagođena rješenja za legure prilagođena potrebama kupaca. Za upite o cijenama legura ili prilagođena rješenja legura, obratite nam se za ponudu nass@gneesteel.com.
