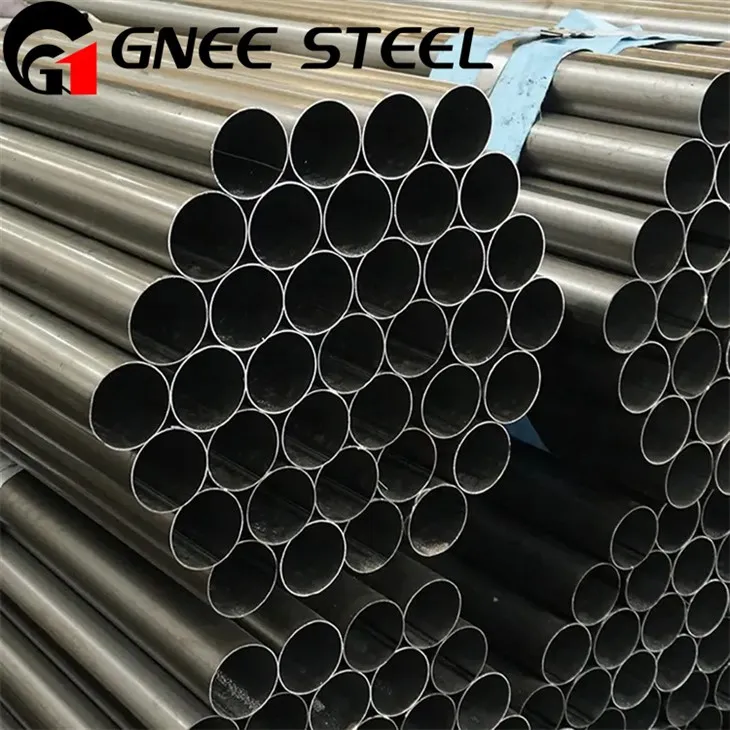

GH3044 Bešavne cijevi za turbo motore

GH3044 je visokotemperaturna legura, poznata i kao Inconel 713C. To je superlegura na bazi nikla s izvrsnom čvrstoćom na visokim temperaturama, otpornošću na oksidaciju i otpornošću na puzanje. Ova legura sadrži značajne količine nikla, kroma i aluminija, kao i tragove drugih elemenata kao što su željezo, kobalt i titan.



GH3044 cijevi se obično koriste u primjenama koje zahtijevaju otpornost na visoke temperature, kao što su plinske turbine, zrakoplovne komponente i industrijske peći. Ove cijevi mogu izdržati temperature do približno 1100 stupnjeva (2012 stupnjeva F) dok zadržavaju svoja mehanička svojstva.



Zašto su bešavne čelične cijevi ključne za motore s turbopunjačem

Bešavna struktura čeličnih cijevi GH3044 ključna je za primjene motora s turbopunjačem iz sljedećih razloga:

Vrhunska čvrstoća: Za razliku od zavarenih čeličnih cijevi, bešavne čelične cijevi imaju ujednačenu strukturu zrna, što rezultira većom ukupnom čvrstoćom i izdržljivošću. Šavne čelične cijevi imaju potencijalne slabe točke na zavarenim šavovima.

Veća pouzdanost: Uklanjanje zavarenih šavova eliminira potencijalne točke kvara pod visokim pritiskom i toplinskim stresom, čime se poboljšava pouzdanost čelične cijevi.

Jača otpornost na koroziju: Nedostatak zavarenih šavova eliminira rizik od osjetljivosti uzrokovane zavarivanjem, izbjegavajući problem smanjene otpornosti materijala na koroziju.

Veća točnost dimenzija: Bešavne čelične cijevi mogu se proizvesti do preciznijih dimenzija, što je ključno za preciznu opremu kao što su motori s turbopunjačem.





Kategorija	pojedinosti
Uvod	GH3044 je otopinom ojačana legura otporna na oksidaciju na bazi nikla. Pokazuje visoku plastičnost i umjerenu toplinsku čvrstoću ispod 900 stupnjeva, uz izvrsnu otpornost na oksidaciju, dobra svojstva utiskivanja i zavarivanja. Pogodan je za proizvodnju komponenti glavnih komora za izgaranje zrakoplovnih motora i naknadnog izgaranja, kao i toplinskih štitova i vodećih lopatica, za dugotrajnu upotrebu ispod 900 stupnjeva.
Kemijski sastav (%)	Element	Min	Maks
	Nikal (Ni)	Ravnoteža	Ravnoteža
	Krom (Cr)	23.50	26.50
	Željezo (Fe)	-	4.00
	Molibden (Mo)	-	1.50
	Ugljik (C)	-	0.10
	Bakar (Cu)	-	0.07
	Aluminij (Al)	0.50	-
	mangan (Mn)	-	0.50
	Sumpor (S)	-	0.013
	Silicij (Si)	-	0.80
	Titan (Ti)	0.30	0.70
	fosfor (P)	-	0.013
	Volfram (W)	13.00	16.00
Fizička svojstva	Gustoća: 8,89 g/cm³
	Talište: 1352-1375 stupnjeva
Prijave	Plamene cijevi komore za izgaranje zrakoplovnih motora, kućišta naknadnog izgaranja, podesive zaklopke, strukturne komponente komora za izgaranje plinskih turbina, dijelovi komore za izgaranje turbo motora, komponente naknadnog izgaranja.





KEMIJSKI SASTAVVisokotemperaturna cijev Gh3044:

Razred	C	Mn	Si	S	Cu	Fe	Ni	kr
GH3044	0,10 maks	0,5 maks	0,80 maks	0,013 maks	-	4,0 maks	ravnoteža	23.5 – 26.5



Fizička svojstva cijevi GH3044

Vlasništvo	Raspon vrijednosti	Jedinica
Vlačna čvrstoća	115 - 234	MPa
Granica tečenja	23	MPa
Elongacija	65	%
Smanjenje površine	-	%
Energija udarca (Akv)	-	J
Tvrdoća po Brinellu (HBS)	123 - 321	-
Tvrdoća po Rockwellu (HRC)	30	-



GH3044 Mehanička svojstva cijevi

Vlasništvo	Raspon vrijednosti	Jedinica
Vlačna čvrstoća	231	MPa
Granica tečenja	154	MPa
Elongacija	56	%
Smanjenje površine	-	%
Energija udarca (Akv)	-	J
Tvrdoća po Brinellu (HBS)	235 - 268	-
Tvrdoća po Rockwellu (HRC)	30	-



GH3044 Režim toplinske obrade cijevi

Proces
Žarenje
Gašenje
Kaljenje
Normaliziranje
Kaljenje i kaljenje (Q&T)





1. Otpornost na visoke temperature: GH3044 cijev je legura na bazi nikla ojačana čvrstom otopinom s izvrsnom otpornošću na oksidaciju. Ispod 900 stupnjeva, GH3044 tankostjena cijev pokazuje umjerenu toplinsku čvrstoću i visoku duktilnost. Nadalje, GH3044 tankostjena cijev održava svoje mehaničke funkcije stabilno i pouzdano čak i pri ekstremnim temperaturama.

2. Otpornost na oksidaciju: Zbog nedostatka gustog oksidnog sloja, GH3044 cijev pokazuje sporu stopu oksidacije. Ova spora stopa oksidacije čini ga dobrim u visokotemperaturnim oksidacijskim okruženjima.

3. Otpornost na koroziju: glavne komponente ove legure uključuju nikal, krom i volfram. Čak iu oksidirajućim, redukcijskim ili neutralnim okruženjima, GH3044 cijev ne korodira, što je čini vrlo prikladnom za širok raspon medija.

4. Zavarljivost: GH3044 cijev ima pouzdanu izvedbu zavarivanja argonom i točkastim zavarivanjem. Osim toga, GH3044 cijev pokazuje dobru otpornost na utiskivanje, zavarivanje šavova i lemljenje. Stoga se cijevi GH3044 mogu spojiti i popraviti korištenjem osnovnih procesa zavarivanja/strukturalnog oblikovanja.





Primjena GH3044 u turbinskim motorima

GH3044 bešavne čelične cijevi idealne su za proizvodnju visokotemperaturnih komponenti u turbinskim motorima, uključujući:

Ispušne grane i ispušne cijevi: ove čelične cijevi mogu izdržati ekstremne temperature i tlakove ispušnih plinova koji ulaze u turbopunjač.

Kućišta naknadnog izgaranja: U primjenama mlaznih motora ova se legura koristi za visokotemperaturne komponente u naknadnom izgaranju.

Obloge komore za izgaranje: mogu se koristiti za proizvodnju komponenti obloge komore za izgaranje koje moraju izdržati kontinuirano okruženje visoke temperature.



Gnee Steel pruža četiri površinska tretmana za GH3044 bešavne cijevi za turbo motore: luženje, poliranje zrcala, poliranje i pjeskarenje.



Gnee Steel pruža sljedeće toplinske tretmane za GH3044 bešavne cijevi za turbo motore: žarenje, otopina + starenje. Osim toga, Gnee Steel također nudi vruću i hladnu obradu, što je vruće valjanje i hladno izvlačenje.



Kako bismo osigurali bolju sigurnost vaše robe, pružit ćemo profesionalne, ekološki prihvatljive, prikladne i učinkovite usluge pakiranja.
